船用電纜分類和選擇原則

文章出處：責任編輯：發布時間：2020-09-27 14:37:37 點擊數：- 【大 中 小】

船用電纜，是一種用于河海各種船舶及近?；蚝Ｉ辖ㄖ碾娏?、照明、控制、通信傳輸?shù)?a href="http://www.scailebao.cn/Article/dxdldjgsds.html" title="電線電纜報價" target="_blank">電線電纜，包括船用電力電纜、船用控制電纜、船用通信電纜等。通常船用電纜的敷設空間有限，所以鎧裝結構采用金屬絲編織方式，這是結構上與陸用普通電力、控制、通信電纜最大的區別。

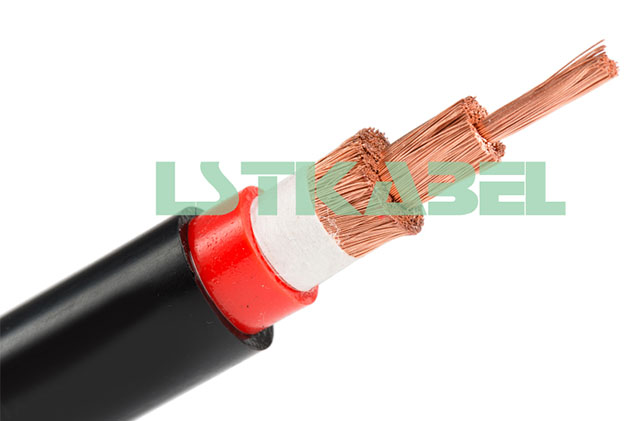

船用電纜

船用由于使用環境條件較嚴酷，則要求電纜安全可靠、壽命長、體積小、重量輕，并具有優良的耐溫、耐火、阻燃、耐油、防潮、耐海水，優良電氣和機械性能等要求。
類似電線電纜主要分類，船用電纜按使用范圍可分為船用電力電纜（包括額定電壓工頻交流1kV及以下低壓電力電纜和額定電壓工頻交流3～15kV中壓電力電纜）、船用控制電纜、船用通信電纜、船用信號電纜和船用射頻電纜。
作為比較常用的船用電纜系列標準，IEC 60092-3標準主要包含IEC 60092-350《船舶電氣設施第350部分：船舶和離岸裝置電力、控制及儀表用電纜，一般結構及試驗方法》、IEC 60092-360《船舶電氣設施第360部分：船舶、近海裝置用電力、控制、儀表和通信電纜的絕緣和護套材料》、IEC 60092-353《船舶電氣設施第353部分：額定電壓為1kV和3kV的電力電纜》、IEC 60092-354《船舶電氣設施第354部分：額定電壓為6kV(Um=7.2kV)至30kV(Um=36kV)的單芯及多芯擠包實心絕緣電力電纜》以及IEC 60092-376《船用電氣設施第376部分：控制和儀表回路150∕250V(300V)電纜》。
分類
從種類上分，船用電纜可分為兩類：（民）船用電線電纜、（軍）艦用電線電纜。
從用途上分，船用電纜可分為三類：船/艦用電力電纜、船/艦用控制電纜、船/艦用通訊電纜。其作用分別是：
船/艦用電力電纜：用于河海各種船舶及近海或海上建筑的電力傳輸。
船/艦用控制電纜：用于河海各種船舶及近?；蚝Ｉ辖ㄖ目刂菩盘杺鬏?。
船/艦用通信電纜：用于各種傳播通信、電子計算機、信息處理設備中的信號傳輸和控制系統。
選擇原則
船舶電力系統中各電纜的選擇步驟和原則
1、根據電纜的用途、敷設位置和工作條件選擇合適的電纜型號。
2、根據用電設備的工作制、電源種類、電纜線芯和負載電流選擇合適的電纜截面。
3、根據系統短路電流計算結果，片斷電纜的短路容量是否滿足要求。
4、根據環境溫度對電纜的額定載流量進行修正，然后再判斷電纜的允許電流是否大于負載電流。
5、根據成束敷設修正系數，對電纜的額定載流量進行修正，然后，再判斷電纜的允許電流是否大于負載電流。
6、校核線路電壓降，判斷線路電壓降是否小于規定值。
7、根據保護裝置的整定值，判斷電纜與保護裝置是否協調；如果不協調，判斷是否可以改變合適的保護裝置或整定值，否則應重新選擇合適的電纜載面。
船用電纜型號的選擇應考慮下述因素：
1、電纜的用途———用于動力、照明和信號傳輸?shù)取?/span>
2、電纜敷設位置———是否長期浸水、低溫和是否要求屏蔽等。
3、工作條件———固定敷設、穿管敷設和可否移動等。
