單芯電纜的固定規范

文章出處：責任編輯：發布時間：2020-10-23 16:02:59 點擊數：- 【大 中 小】

單芯是指在一個絕緣層內只有一路導體。當電壓超過35kV時，大多數采用單芯電纜，它的線芯與金屬屏蔽層的關系，可看作一個變壓器的初級繞組中線圈與鐵芯的關系。當單芯電纜線芯通過電流時就會有磁力線交鏈鋁包或金屬屏蔽層，使它的兩端出現感應電壓。

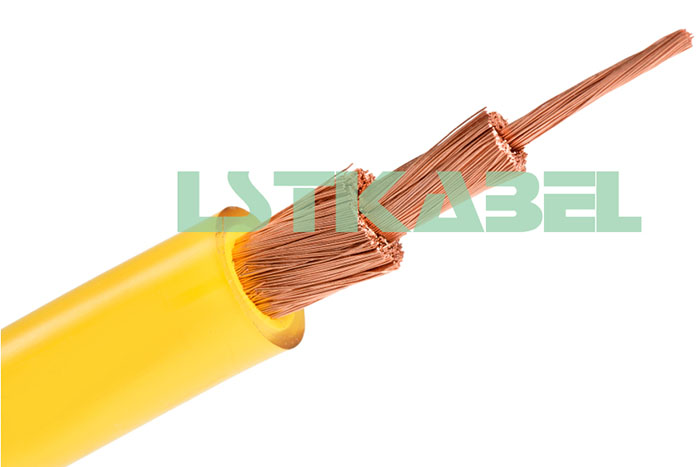

單芯電纜

固定規范
1.電動力的影響為了預防由于短路而產生的電動力的作用，單芯電纜必須用足夠強度的
（1）支撐件牢固的固定，使其能承受與預期的短路電流相應的電動力。
2.高壓交流單芯電纜的特殊預防措施高壓交流線路盡量采用多芯電纜，當工作電流較大的回路必須用單芯電纜時，需采取下列預防措施：
（1）電纜應是無鎧裝的或是用非磁性材料鎧裝的。為了避免形成環流，金屬屏蔽層應僅在一點接地。
（2）在同一回路中的所有導線應安置在同一管子、導線管或線槽內，或者用線夾將所有相的導線安裝固定在一起，除非它們是非磁性材料制成的。
（3）在安裝兩根、三根或四根單芯電纜分別構成單相回路、三相回路或三相和中性線回路時，電纜應盡可能相互接觸。在所有情況下兩根相鄰電纜的外護層之間的距離應不大于一根電纜的直徑。
（4）當通以額定電流大于250A的單芯電纜必須靠近鋼質貨艙壁安裝時，電纜與艙臂之間的間隙應至少為50mm。屬于同一交流回路的電纜敷設成三葉形的除外。
（5)磁性材料不應用于同一組的單芯電纜間，在電纜穿過鋼板時，同一回路的所有導線都應一起穿過鋼板或填料函，這樣在電纜之間就不存在磁性材料，而且在電纜與磁性材料之間的間隙應不小于75mm。屬于同一交流回的電纜敷設成三葉形的除外。
（6）為使導體截面等于或大于185mm2的單芯電纜所組成的相當長度的三相回路的阻抗大約相等，應在間隙不超過15m處各相換位一次?；蛘撸娎|可呈三葉形敷設。當電纜敷設長度小于30m時，則可不必采取上述措施。
（7）在線路中每一相內包括幾根單芯電纜并聯使用時，所有電纜應具有相同的路徑和相等的截面。而且屬于同一相的電纜應盡量同其他相的電纜交替敷設，以免使電流的分配不均勻。
