控制電纜型號和主要性能

文章出處：責任編輯：發布時間：2020-08-20 13:54:34 點擊數：- 【大 中 小】

控制電纜是適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

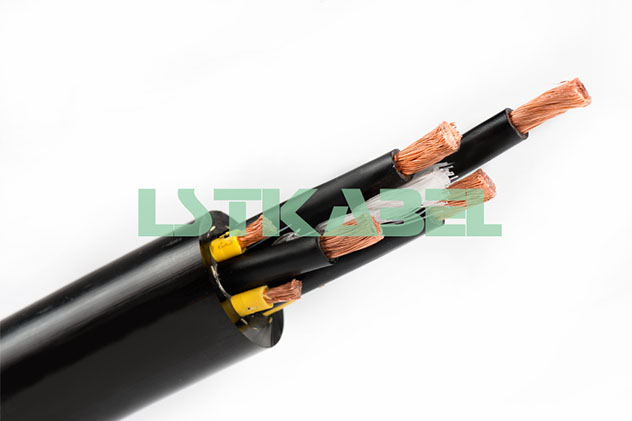

控制電纜

主要性能
性能特點
1.直流電阻：20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
性能區別
控制電纜具有防潮、防腐和防損傷等特點,可以敷設在隧道或電纜溝內。電力電纜在電力系統主干線中用以傳輸和分配大功率電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。
(一)控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
(二)控制電纜的標準是9330，電力電纜的標準是GB12706。
(三)控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。
(四)控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。
由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。
從電纜芯數上講,電力電纜根據電網要求,最多一般為5芯,而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。
材質
控制電纜的線芯為銅芯,標稱截面2.5mm2及以下,2～61芯;4～6mm2,2～14芯;10mm2,2～10芯?？刂齐娎|的工作溫度:橡皮絕緣為65°C,聚氯乙烯絕緣為70°C和105°C兩個等級。計算機系統的使用的控制電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。
技術參數
額定電壓：U0/U為450/750V。
導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。
電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，不低于電纜外徑的6倍。
控制電纜泛指設備儀表供電/信號控制
代表型號：KVV/KYJV/還有其它儀表線等等
產品說明
執行標準：GB/T 9330-2008。阻燃電纜還應符合IEC337-8標準的技術條件。
型號 產品名稱電壓V 芯數 截面 mm2 主要適用范圍
KVV 阻銅芯聚氯乙烯絕緣聚氯乙烯護套kvv電纜450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等固定場合
KVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝kvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合
KVVP 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套kvvp電纜450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽的固定場合
KVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動要求的場合
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽要求的場合
ZRKVV 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套zrkvv電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求阻燃的固定場合
ZRKVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套編織鋼帶鎧裝zrkvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力有阻燃要求的固定場合
ZRKVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvp電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽、阻燃的固定場合
ZRKVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套編織zrkvvr電纜 450/750 4-37 0.75-10 敷設在室內，有移動和阻燃要求的場合
ZRKVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvrp電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽和阻燃要求的場合
耐高溫控制電纜（KFF電纜）適用于交流額定電壓300/500及以下，高溫環境中的信號檢測。尤其適用于消防與保安系統保護回路的控制及動力的傳輸線。
使用特性：工作溫度：長期使用200℃
短期使用1000℃ 90分鐘
